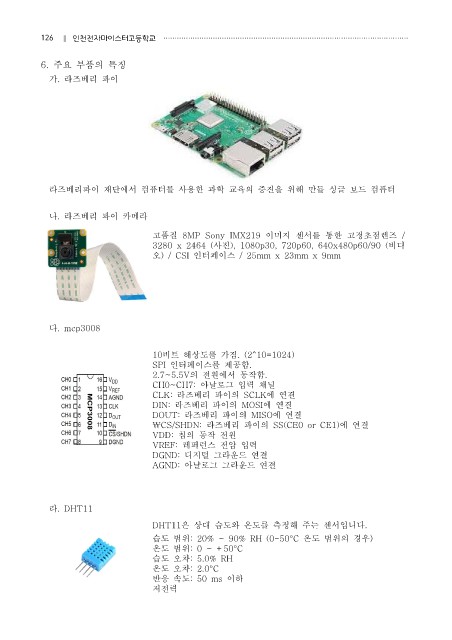

6. 주요 부품의 특징
가. 라즈베리 파이

라즈베리파이 재단에서 컴퓨터를 사용한 과학 교육의 증진을 위해 만들 싱글 보드 컴퓨터

나. 라즈베리 파이 카메라

고품질 8MP Sony IMX219 이미지 센서를 통한 고정초점렌즈 /
3280 x 2464 (사진), 1080p30, 720p60, 640x480p60/90 (비디
오) / CSI 인터페이스 / 25mm x 23mm x 9mm

다. mcp3008

10비트 해상도를 가짐. (2^10=1024)
SPI 인터페이스를 제공함.
2.7~5.5V의 전원에서 동작함.
CH0~CH7: 아날로그 입력 채널
CLK: 라즈베리 파이의 SCLK에 연결
DIN: 라즈베리 파이의 MOSI에 연결
DOUT: 라즈베리 파이의 MISO에 연결
\CS/SHDN: 라즈베리 파이의 SS(CE0 or CE1)에 연결
VDD: 칩의 동작 전원
VREF: 레퍼런스 전압 입력
DGND: 디지털 그라운드 연결
AGND: 아날로그 그라운드 연결

라. DHT11

DHT11은 상대 습도와 온도를 측정해 주는 센서입니다.
습도 범위: 20% ~ 90% RH (0-50°C 온도 범위의 경우)
온도 범위: 0 ~ +50°C
습도 오차: 5.0% RH
온도 오차: 2.0°C
반응 속도: 50 ms 이하
저전력
