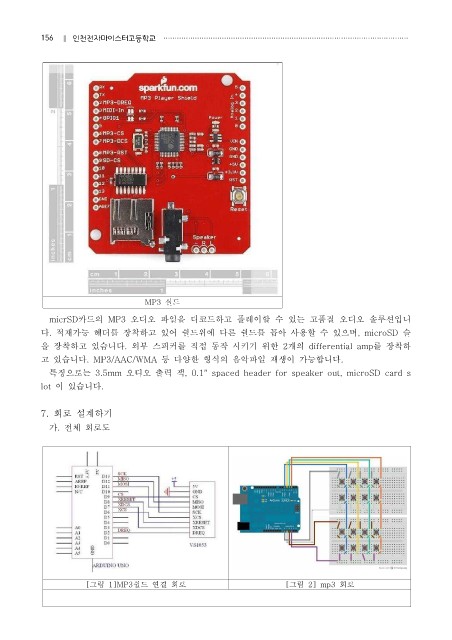

MP3 실드

micrSD카드의 MP3 오디오 파일을 디코드하고 플레이할 수 있는 고품질 오디오 솔루션입니
다. 적재가능 헤더를 장착하고 있어 쉴드위에 다른 쉴드를 꼽아 사용할 수 있으며, microSD 슬
을 장착하고 있습니다. 외부 스피커를 직접 동작 시키기 위한 2개의 differential amp를 장착하
고 있습니다. MP3/AAC/WMA 등 다양한 형식의 음악파일 재생이 가능합니다.
특징으로는 3.5mm 오디오 출력 잭, 0.1" spaced header for speaker out, microSD card s

lot 이 있습니다.

7. 회로 설계하기

가. 전체 회로도

[그림 1]MP3쉴드 연결 회로 [그림 2] mp3 회로
