크로 컨트롤러를 사용할 수 있다. 내장된 5V 레귤레이터로 아두이노 마이크로 컨트롤러와 같은
회로의 다른 부분에도 전원을 공급해 줄 수 있다. 최대 46V 전압에서 동작하며, 각 모터당 2A
의 연속 전류를 출력할 수 있는 25W 등급의 칩이다. 터미널 스크류 연결 방식을 방식을 사용
하며 중부 하 방열판이 있다.

7. 회로 설계하기
가. 전체 회로도

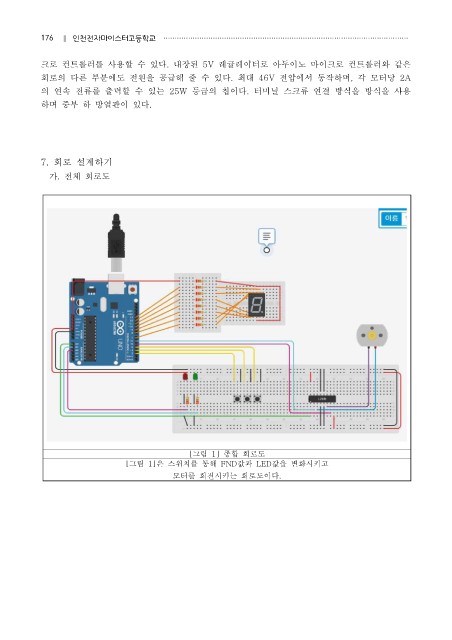

[그림 1] 종합 회로도
[그림 1]은 스위치를 통해 FND값과 LED값을 변화시키고
모터를 회전시키는 회로도이다.
