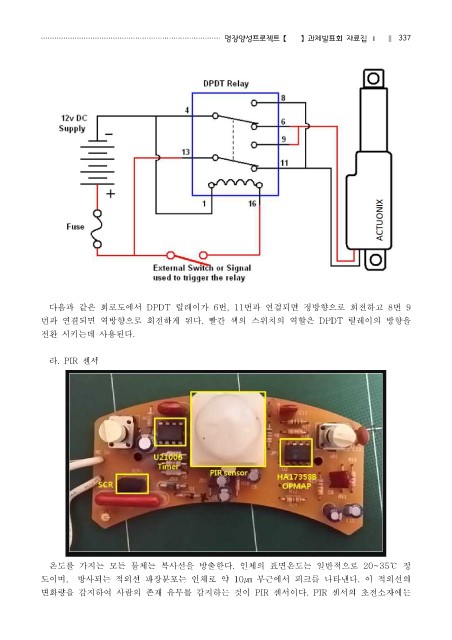

다음과 같은 회로도에서 DPDT 릴레이가 6번, 11번과 연결되면 정방향으로 회전하고 8번 9
번과 연결되면 역방향으로 회전하게 된다. 빨간 색의 스위치의 역할은 DPDT 릴레이의 방향을
전환 시키는데 사용된다.
라. PIR 센서
온도를 가지는 모든 물체는 복사선을 방출한다. 인체의 표면온도는 일반적으로 20~35℃ 정
도이며, 방사되는 적외선 파장분포는 인체로 약 10㎛ 부근에서 피크를 나타낸다. 이 적외선의
변화량을 감지하여 사람의 존재 유무를 감지하는 것이 PIR 센서이다. PIR 센서의 초전소자에는
