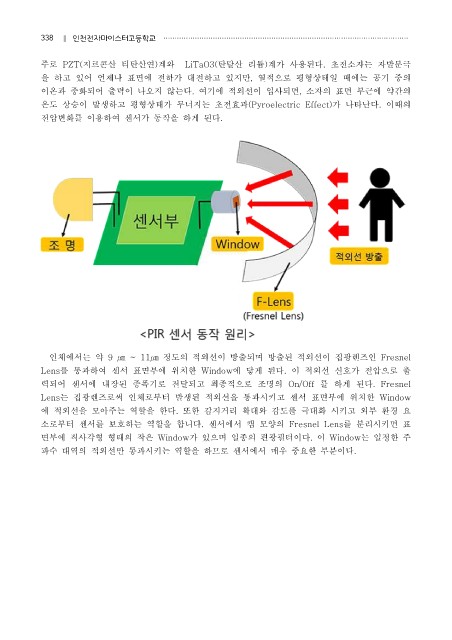

주로 PZT(지르콘산 티탄산연)계와 LiTaO 3(탄탈산 리튬)계가 사용된다. 초전소자는 자발분극
을 하고 있어 언제나 표면에 전하가 대전하고 있지만, 열적으로 평형상태일 때에는 공기 중의
이온과 중화되어 출력이 나오지 않는다. 여기에 적외선이 입사되면, 소자의 표면 부근에 약간의
온도 상승이 발생하고 평형상태가 무너지는 초전효과(Pyroelectric Effect)가 나타난다. 이때의

전압변화를 이용하여 센서가 동작을 하게 된다.

인체에서는 약 9 ㎛ ~ 11㎛ 정도의 적외선이 방출되며 방출된 적외선이 집광렌즈인 Fresnel
Lens를 통과하여 센서 표면부에 위치한 Window에 닿게 된다. 이 적외선 신호가 전압으로 출
력되어 센서에 내장된 증폭기로 전달되고 최종적으로 조명의 On/Off 를 하게 된다. Fresnel

Lens는 집광렌즈로써 인체로부터 발생된 적외선을 통과시키고 센서 표면부에 위치한 Window
에 적외선을 모아주는 역할을 한다. 또한 감지거리 확대와 감도를 극대화 시키고 외부 환경 요
소로부터 센서를 보호하는 역할을 합니다. 센서에서 캡 모양의 Fresnel Lens를 분리시키면 표
면부에 직사각형 형태의 작은 Window가 있으며 일종의 편광필터이다. 이 Window는 일정한 주
파수 대역의 적외선만 통과시키는 역할을 하므로 센서에서 매우 중요한 부분이다.
