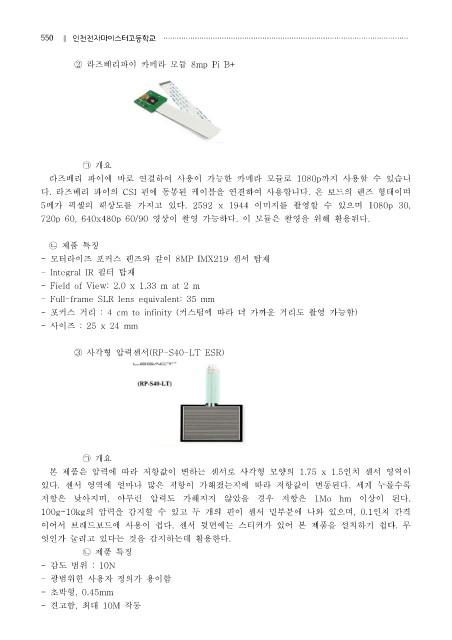

② 라즈베리파이 카메라 모듈 8mp Pi B+

㉠ 개요

라즈베리 파이에 바로 연결하여 사용이 가능한 카메라 모듈로 1080p까지 사용할 수 있습니
다. 라즈베리 파이의 CSI 핀에 동봉된 케이블을 연결하여 사용합니다. 온 보드의 렌즈 형태이며
5메가 픽셀의 해상도를 가지고 있다. 2592 x 1944 이미지를 촬영할 수 있으며 1080p 30,
720p 60, 640x480p 60/90 영상이 촬영 가능하다. 이 모듈은 촬영을 위해 활용된다.

㉡ 제품 특징
- 모터라이즈 포커스 렌즈와 같이 8MP IMX219 센서 탑재
- Integral IR 필터 탑재
- Field of View: 2.0 x 1.33 m at 2 m
- Full-frame SLR lens equivalent: 35 mm

- 포커스 거리 : 4 cm to infinity (커스텀에 따라 더 가까운 거리도 촬영 가능함)
- 사이즈 : 25 x 24 mm

③ 사각형 압력센서(RP-S40-LT ESR)

㉠ 개요
본 제품은 압력에 따라 저항값이 변하는 센서로 사각형 모양의 1.75 x 1.5인치 센서 영역이
있다. 센서 영역에 얼마나 많은 저항이 가해졌는지에 따라 저항값이 변동된다. 세게 누를수록
저항은 낮아지며, 아무런 압력도 가해지지 않았을 경우 저항은 1Mo hm 이상이 된다.
100g-10kg의 압력을 감지할 수 있고 두 개의 핀이 센서 밑부분에 나와 있으며, 0.1인치 간격

이어서 브레드보드에 사용이 쉽다. 센서 뒷면에는 스티커가 있어 본 제품을 설치하기 쉽다. 무
엇인가 눌리고 있다는 것을 감지하는데 활용한다.
㉡ 제품 특징
- 감도 범위 : 10N
- 광범위한 사용자 정의가 용이함

- 초박형, 0.45mm
- 견고함, 최대 10M 작동
