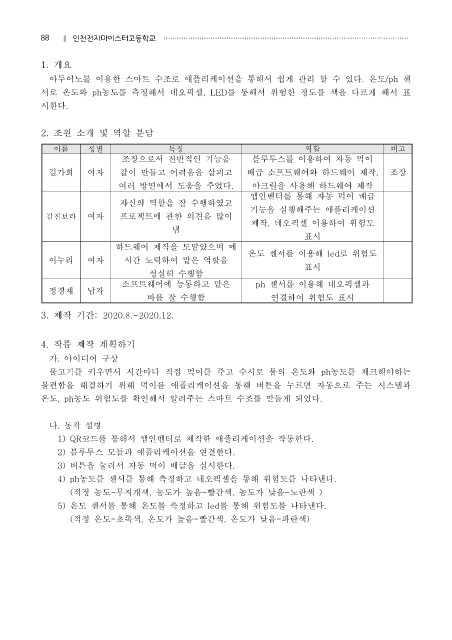

Page 94 - MDP2020-1

| 인천전자마이스터고등학교 ·············································································································
88

1. 개요
아두이노를 이용한 스마트 수조로 애플리케이션을 통해서 쉽게 관리 할 수 있다. 온도/ph 센
서로 온도와 ph농도를 측정해서 네오픽셀, LED를 통해서 위험한 정도를 색을 다르게 해서 표

시한다.

2. 조원 소개 및 역할 분담

이름 성별 특징 역할 비고
조장으로서 전반적인 기능을 블루투스를 이용하여 자동 먹이

김가희 여자 같이 만들고 어려움을 살피고 배급 소프트웨어와 하드웨어 제작, 조장
여러 방면에서 도움을 주었다. 아크릴을 사용해 하드웨어 제작
앱인벤터를 통해 자동 먹이 배급
자신의 역할을 잘 수행하였고
기능을 실행해주는 애플리케이션
김진보라 여자 프로젝트에 관한 의견을 많이
제작, 네오픽셀 이용하여 위험도
냄
표시
하드웨어 제작을 도맡았으며 매
온도 센서를 이용해 led로 위험도
이누리 여자 시간 노력하여 맡은 역할을
표시
성실히 수행함
소프트웨어에 능통하고 맡은 ph 센서를 이용해 네오픽셀과
정경재 남자
바를 잘 수행함 연결하여 위험도 표시

3. 제작 기간: 2020.8.~2020.12.

4. 작품 제작 계획하기
가. 아이디어 구상
물고기를 키우면서 시간마다 직접 먹이를 주고 수시로 물의 온도와 ph농도를 체크해야하는

불편함을 해결하기 위해 먹이를 애플리케이션을 통해 버튼을 누르면 자동으로 주는 시스템과
온도, ph농도 위험도를 확인해서 알려주는 스마트 수조를 만들게 되었다.

나. 동작 설명
1) QR코드를 통해서 앱인벤터로 제작한 애플리케이션을 작동한다.

2) 블루투스 모듈과 애플리케이션을 연결한다.
3) 버튼을 눌러서 자동 먹이 배급을 실시한다.
4) ph농도를 센서를 통해 측정하고 네오픽셀을 통해 위험도를 나타낸다.
(적정 농도-무지개색, 농도가 높음-빨간색, 농도가 낮음-노란색 )
5) 온도 센서를 통해 온도를 측정하고 led를 통해 위험도를 나타낸다.

(적정 온도-초록색, 온도가 높음-빨간색, 온도가 낮음-파란색)
