나. 블루투스 센서
블루투스 V2.0 프로토콜 기반의 블루투스 칩 사용
동작 전압: 3.3V
지원 baud rate : 1200, 2400, 4800, 9600, 19200, 38400,
57600, 115200
크기: 28mm x 15mm x2.35mm
동작 전류: 40mA
대기 전류 < 1mA
기본 설정: Slave, 9600 baud rate, N, 8, 1, Pincode 1234

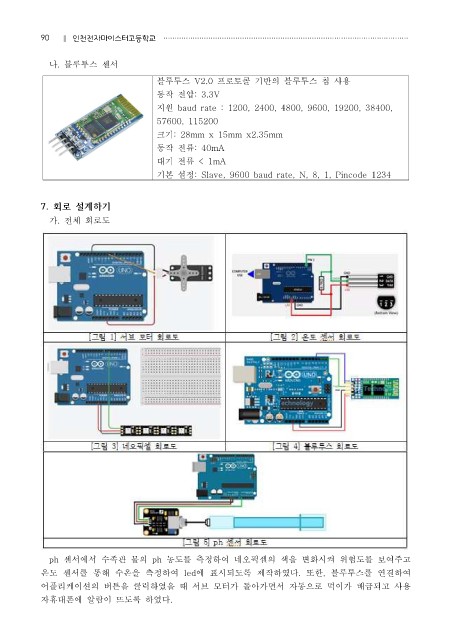

7. 회로 설계하기
가. 전체 회로도
ph 센서에서 수족관 물의 ph 농도를 측정하여 네오픽셀의 색을 변화시켜 위험도를 보여주고
온도 센서를 통해 수온을 측정하여 led에 표시되도록 제작하였다. 또한, 블루투스를 연결하여
어플리케이션의 버튼을 클릭하였을 때 서브 모터가 돌아가면서 자동으로 먹이가 배급되고 사용
자휴대폰에 알람이 뜨도록 하였다.
