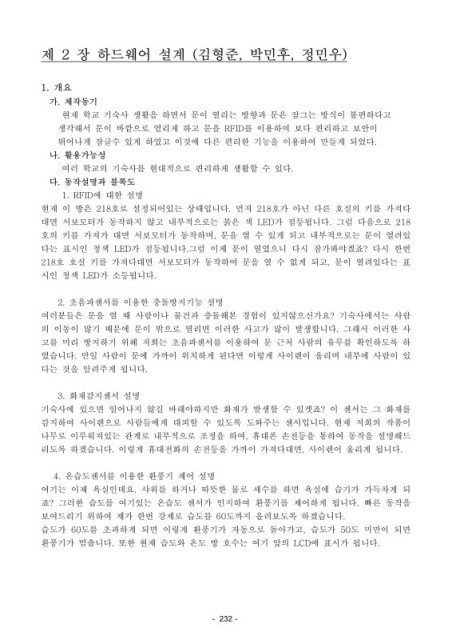

제 2 장 하드웨어 설계 (김형준, 박민후, 정민우)

1. 개요
가. 제작동기
현재 학교 기숙사 생활을 하면서 문이 열리는 방향과 문은 잠그는 방식이 불편하다고
생각해서 문이 바깥으로 열리게 하고 문을 RFID를 이용하여 보다 편리하고 보안이

뛰어나게 잠글수 있게 하였고 이것에 다른 편리한 기능을 이용하여 만들게 되었다.
나. 활용가능성
여러 학교의 기숙사를 현대적으로 편리하게 생활할 수 있다.
다. 동작설명과 블록도
1. RFID에 대한 설명

현재 이 방은 218호로 설정되어있는 상태입니다. 먼저 218호가 아닌 다른 호실의 키를 가져다
대면 서보모터가 동작하지 않고 내부적으로는 붉은 색 LED가 점등됩니다. 그럼 다음으로 218
호의 키를 가져가 대면 서보모터가 동작하며, 문을 열 수 있게 되고 내부적으로는 문이 열려있
다는 표시인 청색 LED가 점등됩니다.그럼 이제 문이 열였으니 다시 잠가봐야겠죠? 다시 한번
218호 호실 키를 가져다대면 서보모터가 동작하여 문을 열 수 없게 되고, 문이 열려있다는 표
시인 청색 LED가 소등됩니다.

2. 초음파센서를 이용한 충돌방지기능 설명
여러분들은 문을 열 때 사람이나 물건과 충돌해본 경험이 있지않으신가요? 기숙사에서는 사람
의 이동이 많기 때문에 문이 밖으로 열리면 이러한 사고가 많이 발생합니다. 그래서 이러한 사

고를 미리 방지하기 위해 저희는 초음파센서를 이용하여 문 근처 사람의 유무를 확인하도록 하
였습니다. 만일 사람이 문에 가까이 위치하게 된다면 이렇게 사이렌이 울리며 내부에 사람이 있
다는 것을 알려주게 됩니다.

3. 화재감지센서 설명
기숙사에 있으면 일어나지 않길 바래야하지만 화재가 발생할 수 있겟죠? 이 센서는 그 화재를

감지하여 사이렌으로 사람들에게 대피할 수 있도록 도와주는 센서입니다. 현재 저희의 작품이
나무로 이루워져있는 관계로 내부적으로 조정을 하여, 휴대폰 손전등을 통하여 동작을 설명해드
리도록 하겠습니다. 이렇게 휴대전화의 손전등을 가까이 가져다대면, 사이렌이 울리게 됩니다.

4. 온습도센서를 이용한 환풍기 제어 설명
여기는 이제 욕실인데요. 샤워를 하거나 따뜻한 물로 세수를 하면 욕실에 습기가 가득차게 되
죠? 그러한 습도를 여기있는 온습도 센서가 인지하여 환풍기를 제어하게 됩니다. 빠른 동작을
보여드리기 위하여 제가 한번 강제로 습도를 60도까지 올려보도록 하겠습니다.
습도가 60도를 초과하게 되면 이렇게 환풍기가 자동으로 돌아가고, 습도가 50도 미만이 되면
환풍기가 멈춥니다. 또한 현재 습도와 온도 방 호수는 여기 앞의 LCD에 표시가 됩니다.
