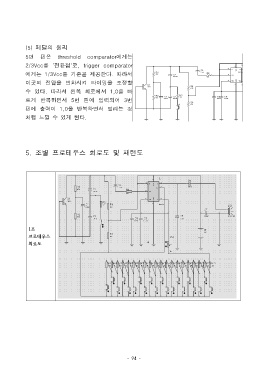

(5) 페달의 원리

5번 핀은 threshold comparator에게는
2/3Vcc를 ‘전환점’로, trigger comparator

에게는 1/3Vcc를 기준을 제공한다. 따라서
이곳의 전압을 변화시켜 타이밍을 조정할

수 있다. 따라서 왼쪽 회로에서 1,0을 빠
르게 반복하면서 5번 핀에 입력되어 3번
핀에 출력이 1,0을 반복하면서 떨리는 것

처럼 느낄 수 있게 된다.

5. 조별 프로테우스 회로도 및 패턴도

1조
프로테우스
회로도
