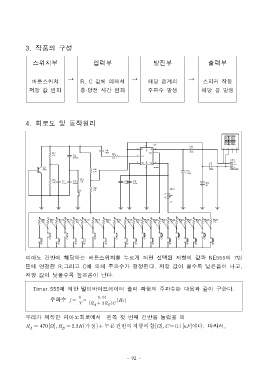

Page 99 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

3. 작품의 구성

스위치부 입력부 발진부 출력부

→ → →
버튼스위치 R, C 값에 의해서 해당 음계의 스피커 작동
저항 값 변화 충·방전 시간 변화 주파수 발생 해당 음 발생

4. 회로도 및 동작원리

피아노 건반에 해당하는 버튼스위치를 누르게 되면 선택된 저항의 값과 NE555의 7번
핀에 연결된 R,그리고 C에 의해 주파수가 결정된다. 저항 값이 클수록 낮은음이 나고,
저항 값이 낮을수록 높은음이 난다.

Timer 555에 의한 멀티바이브레이터 출력 파형의 주파수는 다음과 같이 구한다.

 
주파수      

   


우리가 제작한 피아노회로에서 왼쪽 첫 번째 건반을 눌렀을 때
     가정 누른건반의저항의합   이다 따라서,



- 92 -
