‣ 6번. THRESHOLD

이 단자의 전압이Vcc의 2/3를 넘으면 타이머가 꺼진다. 즉, 펄스의 폭을 제어한다.
‣ 7번. DISCHARGE

타이머와 연결된 커패시터를 방전시킨다.

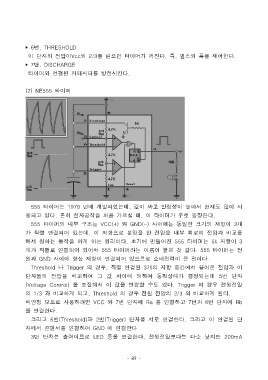

(2) NE555 타이머

555 타이머는 1970 년에 개발되었는데, 값이 싸고 안정성이 높아서 현재도 많이 사

용되고 있다. 흔히 전자공작을 처음 가르칠 때, 이 타이머가 주로 등장한다.
555 타이머의 내부 구조는 VCC(+) 와 GND(-) 사이에는 동일한 크기의 저항이 3개

가 직렬 연결되어 있는데, 이 저항으로 분압을 한 전압을 내부 회로의 전압과 비교를
해서 원하는 동작을 하게 하는 원리이다. 초기에 만들어진 555 타이머는 5k 저항이 3
개가 직렬로 연결되어 있어서 555 타이머라는 이름이 붙은 것 같다. 555 타이머는 전

원과 GND 사이에 항상 저항이 연결되어 있으므로 소비전력이 큰 편이다.
Threshold 나 Trigger 의 경우, 직렬 연결된 3개의 저항 중간에서 끌어온 전압과 이

단자들의 전압을 비교하여 그 값 차이에 의하여 동작상태가 결정되는데 5번 단자
(Voltage Control) 을 조절해서 이 값을 변경할 수도 있다. Trigger 의 경우 전원전압
의 1/3 과 비교하게 되고, Threshold 의 경우 전원 전압의 2/3 와 비교하게 된다.

비안정 모드로 사용하려면 VCC 와 7번 단자에 Ra 를 연결하고 7번과 6번 단자에 Rb
를 연결한다.

그리고 6번(Threshold)과 2번(Trigger) 단자를 서로 연결한다. 그리고 이 연결된 단
자에서 콘덴서를 연결하여 GND 에 연결한다.
3번 단자는 출력이므로 LED 등을 연결한다. 전원전압보다는 다소 낮지만 200mA
