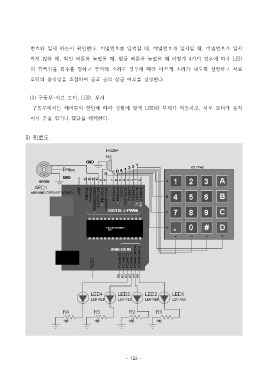

Page 133 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

번호와 일치 하는지 확인한다. 비밀번호를 입력할 때, 비밀번호가 일치할 때, 비밀번호가 일치

하지 않을 때, 확인 버튼을 눌렀을 때, 잠금 버튼을 눌렀을 때 이렇게 4가지 경우에 따라 LED

의 깜빡임을 회수를 정하고 부저의 소리도 경우에 따라 다르게 소리가 나도록 설정하고 서보

모터의 움직임을 조절하여 금고 문의 잠금 여부를 결정한다.

(3) 구동부-서보 모터, LED, 부저

구동부에서는 제어부의 판단에 따라 상황에 맞게 LED와 부저가 작동하고, 서보 모터가 움직

여서 문을 잠거나 잠금을 해제한다.

1) 회로도

- 126 -
