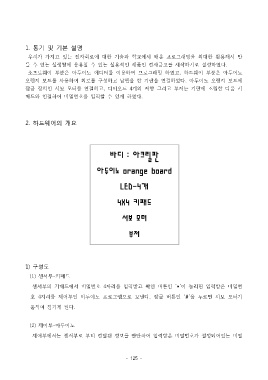

Page 132 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

1. 동기 및 기본 설명

우리가 가지고 있는 전자회로에 대한 기술과 학교에서 배운 프로그래밍을 최대한 활용해서 만
들 수 있는 실생활에 응용할 수 있는 실용적인 제품인 전자금고를 제작하기로 결정하였다.
소프트웨어 부분은 아두이노 에디터를 이용하여 프로그래밍 하였고, 하드웨어 부분은 아두이노
오렌지 보드를 사용하여 회로를 구성하고 납땜을 한 기판을 연결하였다. 아두이노 오렌지 보드에

잠금 장치인 서보 모터를 연결하고, 다이오드 4개와 저항 그리고 부저는 기판에 조립한 다음 키
패드와 연결하여 비밀번호를 입력할 수 있게 하였다.

2. 하드웨어의 개요

1) 구성도
(1) 센서부-키패드

센서부의 키패드에서 비밀번호 4자리를 입력받고 확인 버튼인 ‘*’이 눌리면 입력받은 비밀번

호 4자리를 제어부인 아두이노 프로그램으로 보낸다. 잠금 버튼인 ‘#’을 누르면 서보 모터가

움직여 잠기게 된다.

(2) 제어부-아두이노

제어부에서는 센서부로 부터 전달된 정보를 판단하여 입력받은 비밀번호가 설정되어있는 비밀
