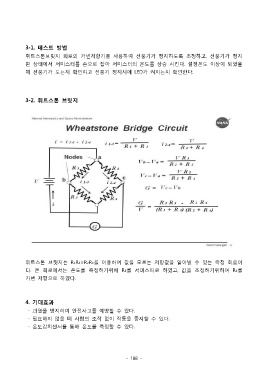

Page 195 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

3-1. 테스트 방법
휘트스톤브릿지 회로의 가변저항기를 사용하여 선풍기가 정지하도록 조정하고, 선풍기가 정지

된 상태에서 서미스터를 손으로 잡아 서미스터의 온도를 상승 시킨다. 설정온도 이상이 되었을
때 선풍기가 도는지 확인하고 선풍기 정지시에 LED가 켜지는지 확인한다.

3-2. 휘트스톤 브릿지

휘트스톤 브릿지는 R₁R₄=R₂R₃을 이용하여 값을 모르는 저항값을 알아낼 수 있는 측정 회로이
다. 본 회로에서는 온도를 측정하기위해 R₃를 서미스터로 하였고, 값을 조정하기위하여 R₄를
가변 저항으로 하였다.

4. 기대효과

- 과열을 방지하여 안전사고를 예방할 수 있다.
- 필요하지 않을 때 사람의 조작 없이 작동을 중지할 수 있다.
- 온도감지센서를 통해 온도를 측정할 수 있다.
