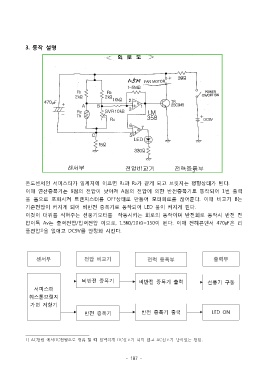

3. 동작 설명

온도센서인 서미스터가 임계치에 이르면 R₁과 R₂가 같게 되고 브릿지는 평형상태가 된다.
이때 연산증폭기는 B점의 전압이 낮아져 A점의 전압에 의한 반전증폭기로 동작되어 1번 출력
을 음으로 포화시켜 트랜지스터를 OFF상태로 만들어 모터회로를 끊어준다. 이때 비교기 B는
기준전압이 커지게 되어 비반전 증폭기로 동작되어 LED 불이 켜지게 된다.
이것이 더위를 식혀주는 선풍기모터를 작동시키는 회로의 동작이며 반전회로 동작시 반전 전

압이득 Av는 출력전압/입력전압 이므로, 1.5㏁/10㏀=150이 된다. 이때 전해콘덴서 470㎌은 리
플전압 을 없애고 DC9V를 안정화 시킨다.
1)

센서부 전압 비교기 전력 증폭부 출력부

비반전 증폭기 비반전 증폭기 출력 선풍기 구동
서미스터
휘스톤브릿지
가변 저항기

반전 증폭기 반전 증폭기 출력 LED ON

1) AC전원 에서DC전원으로 정류 할 때 완벽하게 DC신호가 되지 않고 AC신호가 남아있는 전압.
