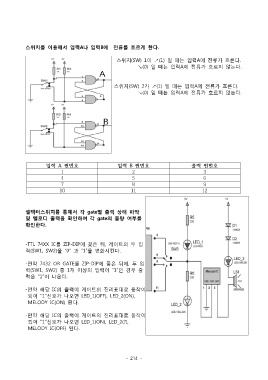

Page 221 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

스위치를 이용해서 입력A나 입력B에 전류를 흐르게 한다.

스위치(SW) 1이 ↗(1) 일 때는 입력A에 전류가 흐른다.
↘(0) 일 때는 입력A에 전류가 흐르지 않는다.

스위치(SW) 2가 ↗(1) 일 때는 입력A에 전류가 흐른다.
↘(0) 일 때는 입력A에 전류가 흐르지 않는다.

입력 A 핀번호 입력 B 핀번호 출력 핀번호
1 2 3
4 5 6
7 8 9
10 11 12

셀렉터스위치를 통해서 각 gate별 출력 상태 파악
및 멜로디 출력을 확인하여 각 gate의 불량 여부를
확인한다.

-TTL 74XX IC를 ZIP-DIP에 꽂은 뒤, 게이트의 두 입
력(SW1, SW2)을 “0” 과 “1”을 변화시킨다.

-만약 7432 OR GATE를 ZIP-DIP에 꽂은 뒤에, 두 입
력(SW1, SW2) 중 1개 이상의 입력이 “1”인 경우 출
력은 “1”이 나온다.

-만약 해당 IC의 출력이 게이트의 진리표대로 동작이
되어 “1”신호가 나오면 LED_1(OFF), LED_2(ON),
MELODY IC(ON) 된다.

-만약 해당 IC의 출력이 게이트의 진리표대로 동작이
되어 “1”신호가 나오면 LED_1(ON), LED_2(?),
MELODY IC(OFF) 된다.
