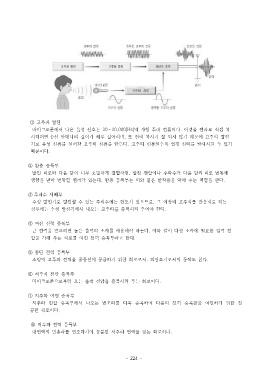

① 고주파 발진
마이크로폰에서 나온 음성 신호는 20～20,000[Hz]의 가청 주파 전류이다. 이것을 전파로 직접 복
사하려면 송신 안테나의 길이가 매우 길어지며, 또 전파 복사가 잘 되지 않기 때문에 고주파 발진
기로 음성 전류를 실어갈 고주파 전류를 만든다. 고주파 전류일수록 쉽게 전파를 발사시킬 수 있기
때문이다.

② 완충 증폭부
발진 회로와 다음 단이 너무 조밀하게 결합하면, 발진 전압이나 주파수가 다음 단의 회로 변동에
영향을 받아 변화할 염려가 있는데, 완충 증폭부는 이와 같은 반작용을 막아 주는 역할을 한다.

③ 주파수 체배부
수정 발진기로 발진할 수 있는 주파수에는 한도가 있으므로, 그 이상의 고주파를 반송파로 하는
경우에는 수정 발진기에서 나오는 고주파를 증폭시켜 주어야 한다.

④ 여진 전력 증폭부
큰 전력을 얻으려면 높은 출력의 소자를 사용해야 하는데, 이와 같이 대형 소자에 필요한 입력 전
압을 가해 주는 회로를 여진 전력 증폭부라고 한다.

⑤ 종단 전력 증폭부
소정의 고주파 전력을 공중선에 공급하기 위한 회로로서, 피변조기로서의 동작도 한다.

⑥ 저주파 전압 증폭부
마이크로폰으로부터 오는 출력 전압을 증폭시켜 주는 회로이다.

⑦ 저주파 여진 증폭부
저주파 전압 증폭부에서 나오는 변조파를 더욱 증폭하여 다음의 전력 증폭관을 여진하기 위한 진
공관 회로이다.

⑧ 저주파 전력 증폭부
대전력의 반송파를 변조하기에 충분한 저주파 전력을 얻는 회로이다.
