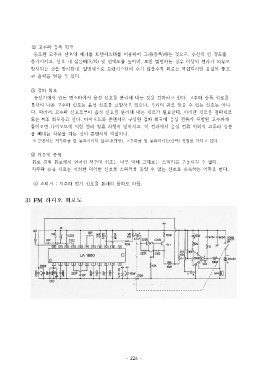

② 고주파 증폭 회로
동조된 고주파 신호의 세기를 트랜지스터를 이용하여 크게(증폭)하는 것으로, 수신의 안 정도를
증가시키고, 신호 대 잡음비(S/N) 및 선택도를 높이며, 또한 발진하는 경우 이상의 전파가 외부로
방사되는 것을 방지한다. 일반적으로 트랜지스터의 수가 많을수록 회로는 복잡하지만 음질이 좋고,
큰 출력을 얻을 수 있다.

③ 검파 회로
송신기에서 만든 변조파에서 음성 신호를 분리해 내는 것을 검파라고 한다. 고주파 증폭 회로를
통하여 나온 고주파 신호는 음성 신호를 포함하고 있으나, 우리의 귀로 들을 수 있는 신호는 아니
다. 따라서, 고주파 신호로부터 음성 신호를 분리해 내는 회로가 필요한데, 이러한 회로를 검파회로
또는 복조 회로라고 한다. 다이오드와 콘덴서로 구성된 검파 회로에 음성 전류가 포함된 고주파가
들어오면 다이오드에 의한 반파 정류 파형이 얻어지고, 이 전파에서 음성 전류 이외의 고주파 성분
을 빼내는 작용을 하는 것이 콘덴서의 역할이다.
※ 콘덴서는 저주파를 잘 통과시키지 않으나(개방), 고주파를 잘 통과시키는(단락) 성질을 가지고 있다.

④ 저주파 증폭
회로 검파 회로에서 얻어진 저주파 신호는 너무 약해 그대로는 스피커를 구동시킬 수 없다.
저주파 증폭 회로는 이러한 미약한 신호를 스피커를 울릴 수 있는 신호로 증폭하는 역할을 한다.

⑤ 스피커 : 저주파 전기 신호를 본래의 음파로 바꿈.
