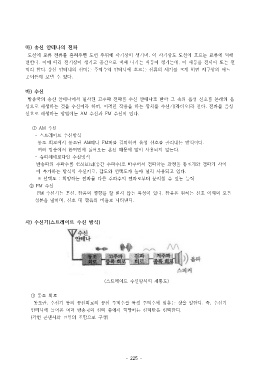

Page 232 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

마) 송신 안테나의 전파
도선에 교류 전류를 흘려주면 도선 주위에 자기장이 생기며, 이 자기장도 도선에 흐르는 교류에 의해
변한다. 이에 따라 전기장이 생기고 공간으로 퍼져 나가는 파동이 생기는데, 이 파동을 전자파 또는 전
파라 한다. 송신 안테나의 전파는 주파수와 안테나에 흐르는 전류의 세기를 크게 하면 지구상의 어느
곳이든지 보낼 수 있다.

바) 수신
방송국의 송신 안테나에서 발사된 고주파 전파를 수신 안테나로 받아 그 속의 음성 신호를 본래의 음
성으로 재생하는 것을 수신이라 하며, 이러한 작용을 하는 장치를 수신기(라디오)라 한다. 전파를 음성
신호로 재생하는 방법에는 AM 수신과 FM 수신이 있다.

① AM 수신
- 스트레이트 수신방식
동조 회로에서 동조된 AM파나 FM파를 검파하여 음성 신호를 골라내는 방식이다.
여러 방송에서 한꺼번에 들어오는 혼신 때문에 많이 사용되지 않는다.
- 슈퍼헤테로다인 수신방식
반송파의 주파수를 455[kHz](중간 주파수)로 바꾸어서 검파하는 과정을 동조기와 검파기 사이
에 추가하는 방식의 수신기로, 감도와 선택도가 높아 널리 사용되고 있다.
※ 선택도 : 희망하는 전파를 다른 주파수의 전파로부터 분리할 수 있는 능력
② FM 수신
FM 수신기는 혼신, 잡음의 영향을 잘 받지 않는 특성이 있다. 잡음은 원하는 신호 이외의 모든
성분을 말하며, 신호 대 잡음의 비율로 나타낸다.

사) 수신기(스트레이트 수신 방식)

(스트레이트 수신방식의 계통도)

① 동조 회로
동조란, 수신기 등의 공진회로의 공진 주파수를 특정 주파수에 맞추는 것을 말한다. 즉, 수신기
안테나에 들어온 여러 방송국의 전파 중에서 희망하는 전파만을 선택한다.
(가변 콘덴서와 코일의 조합으로 구성)

- 225 -
