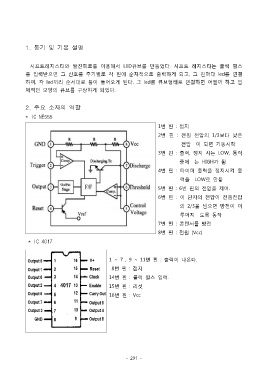

Page 298 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

1. 동기 및 기본 설명

시프트레지스터와 발진회로를 이용해서 LED큐브를 만들었다. 시프트 레지스터는 클럭 펄스

를 입력받으면 그 신호를 주기별로 각 핀에 순차적으로 출력하게 되고, 그 핀마다 led를 연결
하여, 각 led끼리 순서대로 불이 들어오게 된다. 그 led를 큐브형태로 연결하면 어떨까 하고 입
체적인 모양의 큐브를 구상하게 되었다.

2. 주요 소자의 역할

* IC NE555
1번 핀 : 접지
2번 핀 : 전원 전압의 1/3보다 낮은

전압 이 되면 기동시작
3번 핀 : 출력, 정지 시는 LOW, 동작

중에 는 HIGH가 됨
4번 핀 : 타이머 출력을 정지시켜 출

력을 LOW로 만듦
5번 핀 : 6번 핀의 전압을 제어.

6번 핀 : 이 단자의 전압이 전원전압
의 2/3을 넘으면 방전이 이
루어지 도록 동작

7번 핀 : 콘덴서를 방전
8번 핀 : 전원 (Vcc)

* IC 4017

1 ~ 7 , 9 ~ 11번 핀 : 출력이 나온다.
8번 핀 : 접지

14번 핀 : 클럭 펄스 입력.
15번 핀 : 리셋

16번 핀 : Vcc

- 291 -
