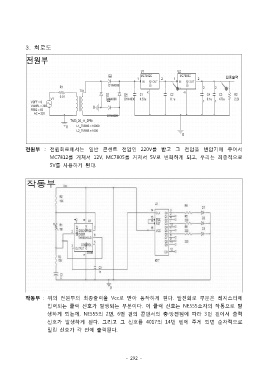

3. 회로도

전원부 : 전원회로에서는 일반 콘센트 전압인 220V를 받고 그 전압을 변압기에 주어서
MC7812를 거쳐서 12V, MC7805를 거쳐서 5V로 변화하게 되고, 우리는 최종적으로

5V를 사용하게 된다.

작동부 : 위의 전원부의 최종출력을 Vcc로 받아 동작하게 된다. 발진회로 부분은 레지스터에
입력되는 클럭 신호가 발생되는 부분이다. 이 클럭 신호는 NE555소자의 작동으로 발
생하게 되는데, NE555의 2번, 6번 핀의 콘덴서의 충·방전됨에 따라 3번 핀에서 출력
신호가 발생하게 된다. 그리고 그 신호를 4017의 14번 핀에 주게 되면 순차적으로
밀린 신호가 각 핀에 출력된다.
