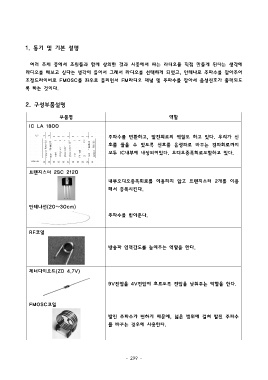

Page 306 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

1. 동기 및 기본 설명

여러 주제 중에서 조원들과 함께 상의한 결과 시중에서 파는 라디오를 직접 만들게 된다는 생각에
라디오를 해보고 싶다는 생각이 들어서 그래서 라디오를 선택하게 되었고, 안테나로 주파수를 잡아주어

조정드라이버로 FMOSC를 좌우로 돌리면서 FM라디오 채널 및 주파수를 잡아서 음성신호가 출력되도
록 하는 것이다.

2. 구성부품설명

부품명 역할
IC LA 1800

주파수를 변환하고, 발진회로의 역할도 하고 있다. 우리가 신
호를 들을 수 있도록 신호를 음성파로 바꾸는 검파회로까지

모두 IC내부에 내장되어있다. 오디오증폭회로포함하고 있다.

트랜지스터 2SC 2120

내부오디오증폭회로를 이용하지 않고 트랜지스터 2개를 이용
해서 증폭시킨다.

안테나선(20~30cm)
주파수를 받아준다.

RF코일

방송파 입력감도를 높여주는 역할을 한다.

제너다이오드(ZD 4.7V)

9V전압을 4V전압이 흐르도록 전압을 낮춰주는 역할을 한다.

FMOSC코일

발진 주파수가 변하기 때문에, 넓은 범위에 걸쳐 발진 주파수
를 바꾸는 경우에 사용한다.

- 299 -
