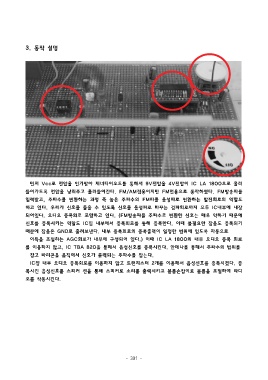

3. 동작 설명

먼저 Vcc로 전압을 인가받아 제너다이오드를 통해서 9V전압을 4V전압이 IC LA 1800으로 흘러
들어가도록 전압을 낮춰주고 흘러들어간다. FM/AM겸용이지만 FM전용으로 동작하였다. FM방송파를

입력받고, 주파수를 변환하는 과정 즉 높은 주파수의 FM파를 음성파로 변환하는 발진회로의 역할도
하고 있다. 우리가 신호를 들을 수 있도록 신호를 음성파로 바꾸는 검파회로까지 모두 IC내부에 내장
되어있다. 오디오 증폭회로 포함하고 있다. (FM방송파를 주파수로 변환한 신호는 매우 약하기 때문에
신호를 증폭시키는 역할도 IC칩 내부에서 증폭회로를 통해 증폭한다. 이때 불필요한 잡음도 증폭되기
때문에 잡음은 GND로 흘려보낸다. 내부 증폭회로의 증폭출력이 일정한 범위에 있도록 자동으로

이득을 조절하는 AGC회로가 내부에 구성되어 있다.) 이때 IC LA 1800의 내부 오디오 증폭 회로
를 이용하지 않고, IC TBA 820을 통해서 음성신호를 증폭시킨다. 안테나를 통해서 주파수의 범위를
잡고 바리콘을 움직여서 신호가 출력되는 주파수를 잡는다.
IC칩 내부 오디오 증폭회로를 이용하지 않고 트랜지스터 2개를 이용해서 음성신호를 증폭시켰다. 증
폭시킨 음성신호를 스피커 선을 통해 스피커로 소리를 출력시키고 볼륨손잡이로 볼륨을 조절하여 라디

오를 작동시킨다.
