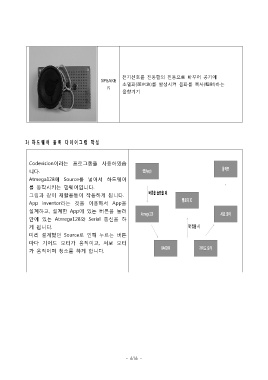

Page 623 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

전기신호를 진동판의 진동으로 바꾸어 공기에
SPEAKE 소밀파(疏密波)를 발생시켜 음파를 복사(輻射)하는
R
음향기기

3) 하 드웨어 블 록 다이어 그램 작성

Codevision이라는 프로그램을 사용하였습
니다.

Atmega128에 Source를 넣어서 하드웨어
를 동작시키는 펌웨어입니다.
그림과 같이 재활용통이 작동하게 됩니다.
App inventor라는 것을 이용해서 App을
설계하고, 설계한 App에 있는 버튼을 눌러

안에 있는 Atmega128와 Serial 통신을 하
게 됩니다.
미리 설계했던 Source로 인해 누르는 버튼
마다 기어드 모터가 움직이고, 서보 모터
가 움직이며 청소를 하게 합니다.

- 616 -
