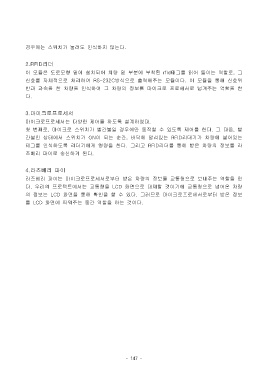

Page 154 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

경우에는 스위치가 눌려도 인식하지 않는다.

2.RFID리더
이 모듈은 도로모형 밑에 설치되어 차량 밑 부분에 부착된 rfid태그를 읽어 들이는 역할로, 그

신호를 자체적으로 처리하여 RS-232C방식으로 출력해주는 모듈이다. 이 모듈을 통해 신호위
반과 과속을 한 차량을 인식하여 그 차량의 정보를 마이크로 프로세서로 넘겨주는 역할을 한
다.

3.마이크로프로세서
마이크로프로세서는 다양한 제어를 하도록 설계하였다.
첫 번째로, 마이크로 스위치가 빨간불일 경우에만 동작할 수 있도록 제어를 한다. 그 다음, 빨
간불인 상태에서 스위치가 ON이 되는 순간, 바닥에 깔려있는 RFID리더기가 차량에 붙어있는

태그를 인식하도록 리더기에게 명령을 한다. 그리고 RFID리더를 통해 받은 차량의 정보를 라
즈베리 파이로 송신하게 된다.

4.라즈베리 파이

라즈베리 파이는 마이크로프로세서로부터 받은 차량의 정보를 교통청으로 보내주는 역할을 한
다. 우리의 프로젝트에서는 교통청을 LCD 화면으로 대체할 것이기에 교통청으로 넘어온 차량
의 정보는 LCD 화면을 통해 확인을 할 수 있다. 그러므로 마이크로프로세서로부터 받은 정보
를 LCD 화면에 띄워주는 중간 역할을 하는 것이다.
