Page 155 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

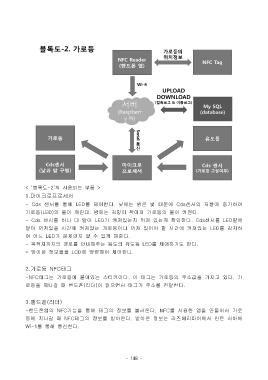

< ‘블록도-2’의 사용되는 부품 >

1.마이크로프로세서
- Cds 센서를 통해 LED를 제어한다. 낮에는 밝은 빛 때문에 Cds센서의 저항이 증가하여
가로등(LED)의 불이 꺼진다. 밤에는 저항이 작아져 가로등의 불이 켜진다.
- Cds 센서를 하나 더 달아 LED가 켜져있는지 꺼져 있는지 확인한다. Cds센서를 LED밑에
달아 꺼져있을 시간에 켜져있는 가로등이나 꺼져 있어야 할 시간에 켜져있는 LED를 감지하

여 어느 LED가 문제인지 알 수 있게 해준다.
- 목적지까지의 경로를 안내해주는 용도의 유도등 LED를 제어하기도 한다.
- 받아온 정보들을 LCD에 명령하여 제어한다.

2.가로등 NFC태그
-NFC태그는 가로등에 붙어있는 스티커이다. 이 태그는 가로등의 주소값을 가지고 있다. 가
로등을 지나갈 때 핸드폰(리더)이 읽으면서 태그가 주소를 전달한다.

3.핸드폰(리더)
-핸드폰앱의 NFC기능을 통해 태그의 정보를 불러온다. NFC를 사용한 앱을 만들어서 가로

등에 지나갈 때 NFC태그의 정보를 받아온다. 받아온 정보는 라즈베리파이에서 만든 서버에
Wi-fi를 통해 통신한다.

- 148 -
