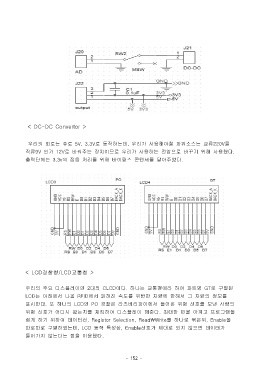

< DC-DC Convertor >

우리의 회로는 주로 5V, 3.3V로 동작하는데, 우리가 사용해야할 파워소스는 교류220V를
직류9V 인가 12V로 바꿔주는 장치이므로 우리가 사용하는 전압으로 바꾸기 위해 사용했다.

출력단에는 3.3v의 잡음 처리를 위해 바이패스 콘덴서를 달아주었다.

< LCD경찰청/LCD교통청 >

우리의 주요 디스플레이인 2대의 CLCD이다. 하나는 교통청이라 하여 파트명 GT로 구별된
LCD는 아래에서 나올 RFID에서 읽혀진 속도를 위반한 차량에 한해서 그 차량의 정보를

표시한다. 또 하나의 LCD인 PO 경찰은 라즈베리파이에서 들어온 위험 신호를 보낸 사람의
위험 신호가 어디서 왔는지를 체킹하여 디스플레이 해준다. 최대한 핀을 아끼고 프로그램을
쉽게 하기 위하여 데이터선, Registor Selection, Read\Write를 하나로 묶은뒤, Enable을
따로따로 구별하였는데, LCD 동작 특성상, Enable신호가 제대로 되지 않으면 데이터가
들어가지 않는다는 점을 이용했다.
