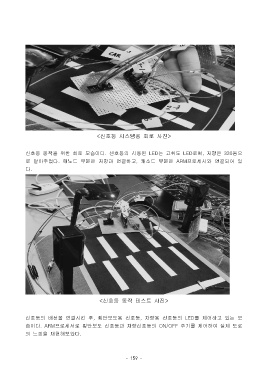

<신호등 시스템용 회로 사진>
신호등 동작을 위한 회로 모습이다. 신호등의 사용된 LED는 고휘도 LED로써, 저항은 330옴으
로 달아주었다. 애노드 부분은 저항과 연결하고, 캐소드 부분은 ARM프로세서와 연결되어 있
다.
<신호등 동작 테스트 사진>
신호등의 배선을 연결시킨 후, 횡단보도용 신호등, 차량용 신호등의 LED를 제어하고 있는 모
습이다. ARM프로세서로 횡단보도 신호등과 차량신호등의 ON/OFF 주기를 제어하여 실제 도로
의 느낌을 재현해보았다.
