모든 LED는 풀업 저항 구조로 되어있다.

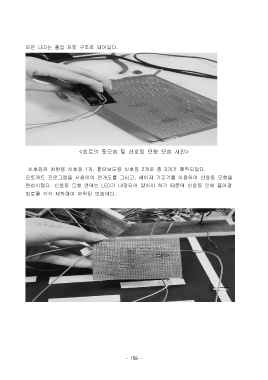

<회로의 뒷모습 및 신호등 모형 모습 사진>
신호등은 차량용 신호등 1개, 횡단보도용 신호등 2개로 총 3개가 제작되었다.
오토캐드 프로그램을 사용하여 전개도를 그리고, 레이저 가공기를 이용하여 신호등 모형을
완성시켰다. 신호등 모형 안에는 LED가 내장되어 있어야 하기 때문에 신호등 안에 들어갈
회로를 각각 제작하여 부착한 모습이다.
