Page 164 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

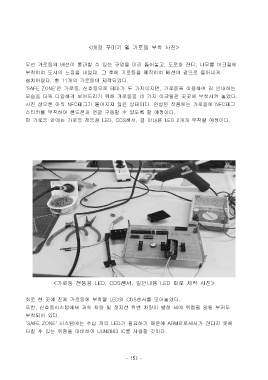

<배경 꾸미기 및 가로등 부착 사진>

우선 가로등의 배선이 통과할 수 있는 구멍을 미리 뚫어놓고, 도로와 잔디, 나무를 아크릴에
부착하여 도시의 느낌을 내었다. 그 후에 가로등을 제작하여 배선이 겉으로 들어나게

설치하였다. 총 11개의 가로등이 제작되었다.
'SAFE ZONE'은 가로등, 신호등으로 테마가 두 가지이지만, 가로등을 이용하여 길 안내하는
모습을 더욱 다양하게 보여드리기 위해 가로등을 네 가지 아크릴판 곳곳에 부착시켜 놓았다.
사진 상으론 아직 NFC태그가 붙여지지 않은 상태이다. 완성된 작품에는 가로등에 NFC태그
스티커를 부착하여 핸드폰과 연결 구동할 수 있도록 할 예정이다.

한 가로등 안에는 가로등 전등용 LED, CDS센서, 길 안내용 LED 2개가 부착될 예정이다.

<가로등 전등용 LED, CDS센서, 길안내용 LED 회로 제작 사진>

회로 한 곳에 전체 가로등에 부착될 LED와 CDS센서를 모아놓았다.
또한, 신호등시스템에서 과속 차량 및 정지선 위반 차량이 발생 시에 위험을 알릴 부저도

부착되어 있다.
‘SAFE ZONE' 시스템에는 수십 개의 LED가 필요하기 때문에 ARM프로세서가 견디지 못해
터질 수 있는 위험을 대비하여 ULN2803 IC를 사용할 것이다.

- 157 -
