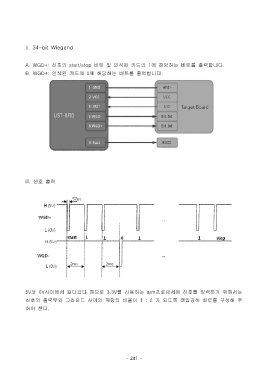

ii. 34-bit Wiegand
A. WGD+: 신호의 start/stop 비트 및 인식된 카드의 1에 해당하는 비트를 출력합니다.
B. WGD+: 인식된 카드의 0에 해당하는 비트를 출력합니다.
iii. 신호 출력
5V와 0V사이에서 왔다갔다 하므로 3.3V를 사용하는 arm프로세서에 신호를 입력하기 위해서는
신호의 출력부와 그라운드 사이의 저항의 비율이 1 : 2 가 되도록 전압강하 회로를 구성해 주
어야 한다.
