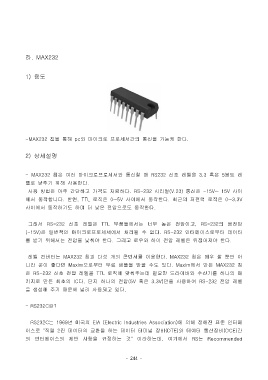

라. MAX232
1) 용도
-MAX232 칩을 통해 pc와 마이크로 프로세서간의 통신을 가능케 한다.
2) 상세설명
- MAX232 칩은 여러 마이크로프로세서와 통신할 때 RS232 신호 레벨을 3.3 혹은 5볼트 레
벨로 낮추기 위해 사용한다.
사용 방법은 아주 간단하고 가격도 저렴하다. RS-232 시리얼(V.23) 통신은 -15V~ 15V 사이
에서 동작합니다. 반면, TTL 로직은 0~5V 사이에서 동작한다. 최근의 저전력 로직은 0~3.3V
사이에서 동작하기도 하며 더 낮은 전압으로도 동작한다.
그래서 RS-232 신호 레벨은 TTL 부품들에서는 너무 높은 전압이고, RS-232의 음전압
(-15V)은 일반적인 마이크로프로세서에서 처리될 수 없다. RS-232 인터페이스로부터 데이터
를 받기 위해서는 전압을 낮춰야 한다. 그리고 로우와 하이 전압 레벨은 뒤집어져야 한다.
레벨 컨버터는 MAX232 칩과 다섯 개의 콘덴서를 이용한다. MAX232 칩은 메우 쌀 뿐만 아
니라 운이 좋다면 Maxim으로부터 무료 샘플을 받을 수도 있다. Maxim에서 만든 MAX232 칩
은 RS-232 신호 전압 레벨을 TTL 로직에 맞춰주는데 필요한 드라이버와 수신기를 하나의 패
키지로 만든 최초의 IC다. 단지 하나의 전압(5V 혹은 3.3V)만을 사용하여 RS-232 전압 레벨
을 생성해 주기 때문에 널리 사용되고 있다.
- RS232C란?
RS232C는 1969년 미국의 EIA (Electric Industries Association)에 의해 정해진 표준 인터페
이스로 "직렬 2진 데이터의 교환을 하는 데이터 터미널 장비(DTE)와 데이터 통신장비(DCE)간
의 인터페이스의 제반 사항을 규정하는 것" 이라하는데, 여기에서 RS는 Recommended
