Page 347 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

2) 특징

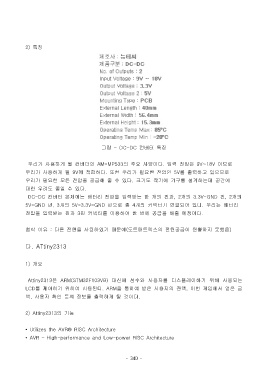

그림 - DC-DC 컨버터 특징

우리가 사용하게 될 컨버터인 AM-MP533의 주요 사양이다. 입력 전압은 9V~18V 이므로
우리가 사용하게 될 9V에 적합하다. 또한 우리가 필요한 전압인 5V를 출력하고 있으므로
우리가 필요한 모든 전압을 공급해 줄 수 있다. 크기도 작기에 기구를 설계하는데 공간에

대한 우려도 줄일 수 있다.
DC-DC 컨버터 본체에는 배터리 전압을 입력받는 한 개의 핀과, 2개의 3.3V-GND 핀, 2개의
5V-GND 핀, 3개의 5V-3.3V-GND 핀으로 총 4개의 커넥터가 연결되어 있다. 우리는 배터리
전압을 입력받는 핀과 3핀 커넥터를 이용하여 한 번에 공급을 해줄 예정이다.

첨삭 이유 : 다른 전원을 사용하였기 때문에(도트매트릭스의 전원공급이 원활하지 못했음)

다. ATtiny2313

1) 개요

Attiny2313은 ARM(STM32F103VB) 대신에 점수와 사용자를 디스플레이하기 위해 사용되는
LCD를 제어하기 위하여 사용된다. ARM을 통하여 받은 사용자의 잔액, 이번 게임에서 얻은 금

액, 사용자 확인 등의 정보를 출력하게 될 것이다.

2) Attiny2313의 기능

• Utilizes the AVR® RISC Architecture

• AVR – High-performance and Low-power RISC Architecture

- 340 -
