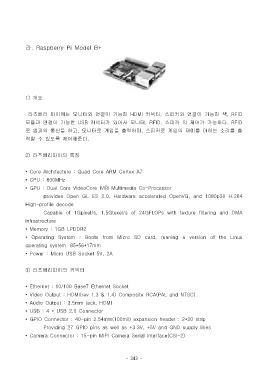

라. Raspberry Pi Model B+

1) 개요

라즈베리 파이에는 모니터와 연결이 가능한 HDMI 커넥터, 스피커와 연결이 가능한 잭, RFID
모듈과 연결이 가능한 USB 커넥터가 있어서 모니터, RFID, 스피커 의 제어가 가능하다. RFID

로 앱과의 통신을 하고, 모니터로 게임을 출력하며, 스피커로 게임의 재미를 더하는 소리를 출
력할 수 있도록 제어해준다.

2) 라즈베리파이의 특징

• Core Architecture : Quad Core ARM Cortex A7
• CPU : 800MHz
• GPU : Dual Core VideoCore IVⓇ Multimedia Co-Processor

provides Open GL ES 2.0, Hardware accelerated OpenVG, and 1080p30 H.264
High-profile decode
Capable of 1Gpixel/s, 1.5Gtexel/s of 24GFLOPs with texture filtering and DMA
infrastructure

• Memory : 1GB LPDDR2
• Operating System : Boots from Micro SD card, running a version of the Linux
operating system. 85*56*17mm

• Power : Micro USB Socket 5V, 2A

3) 라즈베리파이의 커넥터

• Ethernet : 10/100 BaseT Ethernet Socket
• Video Output : HDMI(rev 1.3 & 1.4) Composite RCA(PAL and NTSC)
• Audio Output : 3.5mm jack, HDMI
• USB : 4 * USB 2.0 Connector

• GPIO Connector : 40-pin 2.54mm(100mil) expansion header : 2*20 strip
Providing 27 GPIO pins as well as +3.3V, +5V and GND supply lines
• Camera Connector : 15-pin MIPI Camera Serial Interface(CSI-2)
