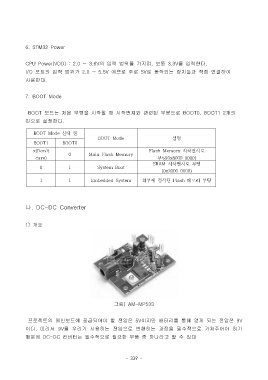

Page 346 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

6. STM32 Power

CPU Power(VDD) : 2.0 ~ 3.6V의 입력 범위를 가지며, 보통 3.3V를 입력한다,
I/O 포트의 입력 범위가 2.0 ~ 5.5V 이므로 주로 5V로 동작되는 장치들과 직접 연결하여

사용한다.

7. BOOT Mode

BOOT 모드는 처음 부팅을 시작할 때 시작번지와 관련된 부분으로 BOOT0, BOOT1 2개의

핀으로 설정한다.

BOOT Mode 선택 핀
BOOT Mode 설명
BOOT1 BOOT0
x(Don’t 0 Main Flash Memory Flash Memory 시작번지로
care) 부팅(0x8000 0000)
SRAM 시작번지로 부팅
0 1 System Boot
(0x2000 0000)

1 1 Embedded System 외부에 정착된 Flash 메모리 부팅

나. DC-DC Converter

1) 개요

그림) AM-MP533

프로젝트의 메인보드에 공급되어야 할 전압은 5V이지만 배터리를 통해 얻게 되는 전압은 9V
이다. 따라서 9V를 우리가 사용하는 전압으로 변환하는 과정을 필수적으로 거쳐주어야 하기

때문에 DC-DC 컨버터는 필수적으로 필요한 부품 중 하나라고 할 수 있다

- 339 -
