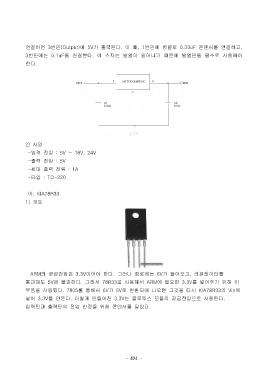

Page 501 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

연결하면 3번핀(Output)에 5V가 출력된다. 이 때, 1번핀에 병렬로 0.33uF 콘덴서를 연결하고,

3번핀에는 0.1uF을 연결한다. 이 소자는 발열이 일어나기 때문에 발열판을 필수로 사용해야
한다.

2) 사양

-입력 전압 : 5V ~ 18V, 24V
-출력 전압 : 5V
-최대 출력 전류 : 1A
-타입 : TO-220

아. KIA78R33
1) 개요

ARM의 공급전압은 3.3V이어야 한다. 그러나 회로에는 6V가 들어오고, 레귤레이터를
통과해도 5V에 불과한다. 그래서 78R33을 사용해서 ARM에 필요한 3.3V를 넣어주기 위해 이

부품을 사용했다. 7805룰 통해서 6V가 5V로 변환되어 나오면 그것을 다시 KIA78R33의 Vin에
넣어 3.3V를 만든다. 이렇게 만들어진 3.3V는 블루투스 모듈의 공급전압으로 사용된다.
입력핀과 출력핀의 전압 안정을 위해 콘덴서를 달았다.
