Page 496 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

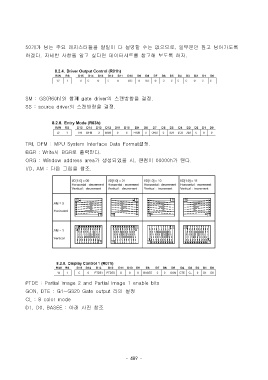

50개가 넘는 주요 레지스터들을 일일이 다 설명할 수는 없으므로, 일부분만 짚고 넘어가도록

하겠다. 자세한 사항을 알고 싶다면 데이터시트를 참고해 보도록 하자.

SM : GS(R60h)와 함께 gate driver의 스캔방향을 결정.
SS : source driver의 스캔방향을 결정.

TRI, DFM : MPU System Interface Data Format설정.

BGR : Write시 BGR로 출력한다.
ORG : Window address area가 생성되었을 시, 원점이 00000h가 된다.
I/D, AM : 다음 그림을 참조.

PTDE : Partial image 2 and Partial image 1 enable bits
GON, DTE : G1~G320 Gate output 라인 설정
CL : 8 color mode
D1, D0, BASEE : 아래 사진 참조

- 489 -
