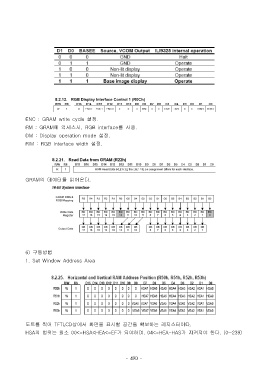

Page 497 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

ENC : GRAM write cycle 설정.

RM : GRAM에 억세스시, RGB interface를 사용.
DM : Display operation mode 설정.
RIM : RGB interface width 설정.

GRAM의 데이터를 읽어온다.

6) 구동방법

1. Set Window Address Area

도트를 찍어 TFTLCD상에서 화면을 표시할 공간을 확보하는 레지스터이다.
HSA의 범위는 최소 00<=HSA<HEA<=EF가 되야하며, 04<=HEA-HAS가 지켜져야 한다. (0~239)

- 490 -
