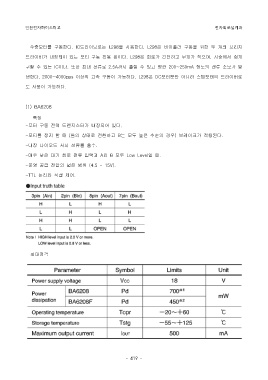

Page 426 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

인천전자마이스터고 전자회로설계과

수중모터를 구동한다. IC드라이브로는 L298을 사용한다. L298은 바이폴러 구동을 위한 두 개의 브리지

드라이버가 내장되어 있는 모터 구동 전용 칩이다. L298은 회로가 간단하고 부피가 작으며, 시중에서 쉽게

구할 수 있는 IC이다. 또한 최대 전류로 2.5A까지 흘릴 수 있고 평균 200~250mA 정도의 전류 소모가 발

생한다. 2000~4000pps 이상의 고속 구동이 가능하다. L298은 DC모터뿐만 아니라 스텝모터의 드라이버로
도 사용이 가능하다.

(1) BA6208

◾ 특징
-모터 구동 전력 트랜지스터가 내장되어 있다.

-모터를 정지 할 때 (을의 상태로 전환하고 B는 모두 높은 수준의 경우) 브레이크가 적용된다.

-내장 다이오드 서지 전류를 흡수.
-매우 낮은 대기 회로 전류 입력과 A와 B 모두 Low Level일 때.

-운영 공급 전압의 넓은 범위 (4.5 - 15V).

-TTL 논리와 직접 제어.

◾최대정격

- 419 -
