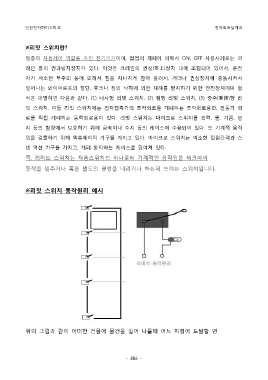

Page 493 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

인천전자마이스터고 전자회로설계과

※리밋 스위치란?

일종의 자동제어 역할을 가진 전기기기이며, 접점의 개폐에 의해서 ON, OFF 사용사례로는 크

레인 등의 권과방지장치가 있다. 이것은 크레인의 권상(卷上)장치 내에 조립되어 있어서, 운전

자가 사소한 부주의 등에 의해서 짐을 지나치게 감아 올려서, 거더나 권상장치에 충돌시켜서
일어나는 와이어로프의 절단, 후크나 짐의 낙하에 의한 재해를 방지하기 위한 안전장치이며 형

식은 대별하면 다음과 같다. (1) 나사형 리밋 스위치, (2) 캠형 리밋 스위치, (3) 중추(重錘)형 리

밋 스위치. 이들 리밋 스위치에는 전자접촉기의 조작회로를 개폐하는 조작회로용과, 전동기 회

로를 직접 개폐하는 동력회로용이 있다. 리밋 스위치는 마이크로 스위치를 외력, 물, 기름, 먼
지 등의 환경에서 보호하기 위해 금속이나 수지 등의 케이스에 수용되어 있다. 또 기계적 움직

임을 검출하기 위해 액추에이터 기구를 가지고 있다. 마이크로 스위치는 미소한 접점간격과 스

냅 액션 기구를 가지고, 개폐 동작하는 케이스로 덮여져 있다.
즉, 리미트 스위치는 자동스위치의 하나로써 기계적인 움직임을 체크하여

동작을 멈추거나 혹은 별도의 명령을 내리거나 하는데 쓰이는 스위치입니다.

※리밋 스위치 동작원리 예시

위의 그림과 같이 어떠한 건물에 물건을 실어 나를때 어느 지점에 도달할 면
