A와 B 두개의 H브리지 회로 내장, 회로가 간단하고 부피가 적음, 최대 전류 2.5A, 평균 전류 0.2-0.25A,

2000~4000 pps 구동이 가능. 환류다이오드를 외부에서 달아 주어야 함.

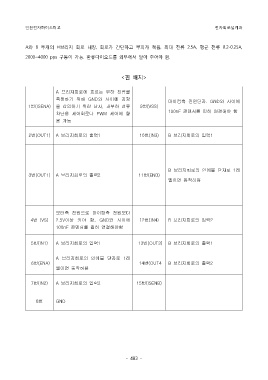

<핀 배치>

A 브리지회로에 흐르는 부하 전류를
측정하기 위해 GND와 사이에 저항
마이컴측 전원단자. GND와 사이에
1번(ISENA) 을 삽입하기 위한 단자, 과부하 전류 9번(VSS)
100nF 콘덴서를 필히 연결해야 함
차단용 제어회로나 PWM 제어에 활
용 가능

2번(OUT1) A 브리지회로의 출력1 10번(IN3) B 브리지회로의 입력1

B 브리지회로의 인에블 단자로 1레
3번(OUT1) A 브리지회로의 출력2 11번(ENB)
벨이면 동작허용

모터측 전원으로 마이컴측 전원보다
4번 (VS) 2.5V이상 커야 함, GND와 사이에 12번(IN4) B 브리지회로의 입력2
100nF 콘덴서를 필히 연결해야함

5번(IN1) A 브리지회로의 입력1 13번(OUT3) B 브리지회로의 출력1

A 브리지회로의 인에블 단자로 1레
6번(ENA) 14번(OUT4 B 브리지회로의 출력2
벨이면 동작허용

7번(IN2) A 브리지회로의 입력2 15번(ISENB)

8번 GND
