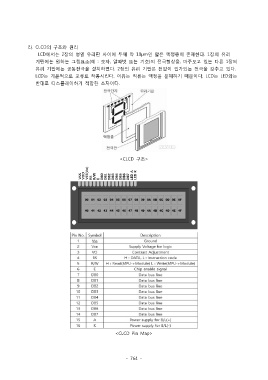

라. CLCD의 구조와 원리
LCD에서는 2장의 병열 유리판 사이에 두께 약 10μm인 얇은 액정층이 존재한다. 1장의 유리
기판에는 원하는 그림요소(예 : 숫자, 알파벳 또는 기호)의 전극형상을, 마주보고 있는 다른 1장의
유리 기판에는 공동전극을 설치하였다. 2장의 유리 기판은 전압이 인가되는 전극을 갖추고 있다.
LCD는 기본적으로 교류로 작동시킨다. 이유는 직류는 액정을 분해하기 때문이다. LCD는 LED와는
반대로 디스플레이하기 적합한 소자이다.

<CLCD 구조>

<CLCD Pin Map>
