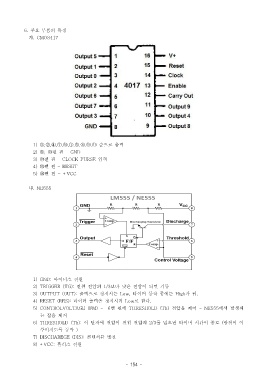

6. 주요 부품의 특징
가. CMOS417

1) ③ , , , , , . . . .② ④ ⑦ ⑩ ① ⑤ ⑥ ⑨ ⑪ 순으로 출력
,
2) ⑧ ⑬ 번 핀 – GND
3) ⑭ 번 핀 – CLOCK PURSE 입력
4) ⑮ 번 핀 – RESET
5) ⑯ 번 핀 - +VCC

나. NE555

1) GND: 마이너스 전원
2) TRIGGER (TG): 전원 전압의 1/3 보다 낮은 전압이 되면 기동
3) OUTPUT (OUT): 출력으로 정지시는 Low, 타이머 동작 중에는 High 가 됨.
4) RESET (RES): 타이머 출력을 정지시켜 Low 로 한다.
5) CONTROLVOLTAGE (FM) - 6 번 핀에 THRESHOLD (Th) 전압을 제어 - NE555 에서 발생되
는 잡음 제거
6) THRESHOLD (Th): 이 단자에 전압이 전원 전압의 2/3 를 넘으면 타이머 시간이 종료 방전이 이(
루어지도록 동작 )
7) DISCHAREGE (DIS): 콘덴서를 방전
8) +VCC: 플러스 전원
