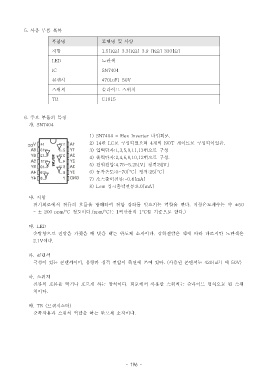

5. 사용 부품 목록

부품명 모델명 및 사양

저항 1.5[K ] 3.3[K ] 3.9 [K ] 330[ ]Ω Ω Ω Ω
LED 노란색

IC SN7404

콘덴서 470[uF] 50V
스위치 슬라이드 스위치

TR C1815

6. 주요 부품의 특징
가. SN7404

1) SN7404 = Hex Inverter 타입회로.
2) 14 핀 I.C 로 구성되었으며 4 개의 NOT 게이트로 구성되어있음.
3) 입력단자:1,3,5,9,11,13 번으로 구성
4) 출력단자:2,4,6,8,10,12 번으로 구성.
5) 전원전압:4.75~5.25[V] 정격:5[V]
6) 동작온도:0~70[°C] 정격:25[°C]
7) 소스출력전류:-0.4[mA]
8) Low 싱크출력전류:8.0[mA]

나 저항.
전기회로에서 전류의 흐름을 방해하여 전압 강하를 일으키는 역할을 한다 저항온도계수는 약. ±50
- ± 200 ppm/°C 정도이다.(ppm/°C 는 1 백만분의 1°C 를 기준으로 한다.)

다. LED
순방향으로 전압을 가했을 때 빛을 내는 반도체 소자이다 강하전압은 색에 따라 다르지만 노란색은.
2.1V 이다.

라 콘덴서.
극성이 있는 콘덴서이며 용량과 정격 전압이 측면에 쓰여 있다, . ( 사용된 콘덴서는 420[uF] 에 50V)

마 스위치.
전류의 흐름을 막거나 흐르게 하는 장치이다 회로에서 사용한 스위치는 슬라이드 형식으로 된 스위.
치이다.

바. TR ( 트랜지스터)
증폭작용과 스위치 역할을 하는 반도체 소자이다.
