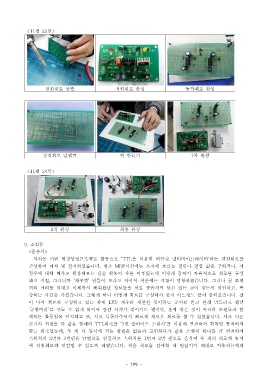

Page 199 - 1

<11 월 23 일>

전원회로 납땜 전원회로 완성 동작회로 완성

동작회로 납땜면 판 만들기 1 차 완성

<11 월 24 일>

2 차 완성 최종 완성

9. 소감문
< 문은서>
저희는 이번 명장양성프로젝트 활동으로 ‘TTL 을 이용한 비안정 멀티바이브레이터 라는 발진회로를‘
구성하여 제작 및 전시하였습니다 평소. MDP 시간에는 소자에 흐르는 전류나 전압 값을 구하거나 시,
정수에 대해 배우고 활용해보는 단순 활동이 주를 이루었는데 이렇게 갑자기 자율적으로 회로를 구성
하고 직접 그러니까 재주껏 만들어 보라고 하셔서 처음에는 적잖이 당황하였습니다 그러나 곧 조원, ’ ’ .
끼리 머리를 맞대고 이제까지 배워왔던 정보들을 서로 공유하며 알고 있는 것이 맞는지 확인하고 복,
습하는 시간을 가졌습니다 그렇게 하니 어떻게 회로를 구성해야 할지 어느정도 틀이 잡혀갔습니다 신. .
이 나서 회로를 구성하고 있는 중에 LED 개수를 제한할 것이라는 공지를 받고 원래 만드려고 했던
‘ 공룡머리 를 만들 수 없게 되어서 잠깐 사기가 꺾이기도 했지만 혼자 하는 것이 아니라 조원들과 함’ ,
께하는 활동임을 인지하고 또 서로 북돋아주어서 빠르게 새로운 회로를 짤 수 있었습니다 서로 다른, .
크기의 저항을 단 같은 형태의 TTL 회로를 ‘3 핀 슬라이드 스위치 를 이용해 연결하여 한쪽만 동작하게’
만든 회로였는데 두 개 다 동시에 켜는 방법은 없을까 고민하다가 같은 스위치 하나를 더 연결하여,
스위치의 2 번과 3 번핀을 납땜으로 연결하고 스위치를 1 번과 2 번 핀으로 움직여 두 개의 회로가 동시
에 전원회로와 연결될 수 있도록 하였습니다 처음 회로를 검사할 때 변압기가 제대로 작동하는가의.
