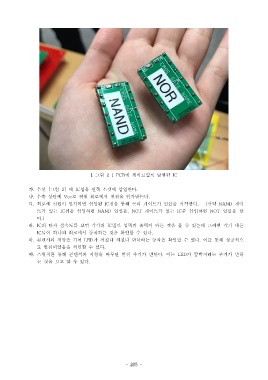

[ 그림 2 ] PCB 에 게이트별로 납땜된 IC

가 우선. [ 그림 2] 에 IC 칩을 왼쪽 소켓에 삽입한다.
나 우측 상단에. Vcc 로 전원 회로에서 전원을 인가받는다.
다 회로에 전원이 인가되면 삽입된. IC 칩을 통해 논리 게이트가 연산을 시작한다. ( 만약 NAND 게이
트가 있는 IC 칩을 삽입하면 NAND 연산을, NOT 게이트가 있는 IC 를 삽입하면 NOT 연산을 한
다.)
라. IC 의 단자 접속도를 보면 각각의 IC 별로 입력과 출력이 다른 것을 볼 수 있는데 그러한 각기 다른
IC 들이 하나의 회로에서 동작하는 것을 확인할 수 있다.
마 콘덴서와 저항을 거쳐. LED 가 꺼졌다 켜졌다 반복하는 동작을 확인할 수 있다 이를 통해 성공적으.
로 발진되었음을 확인할 수 있다.
바 스위치를 통해 콘덴서와 저항을 바꾸면 발진 주기가 변한다 이는. . LED 가 깜빡거리는 주기가 변하
는 것을 보고 알 수 있다.
