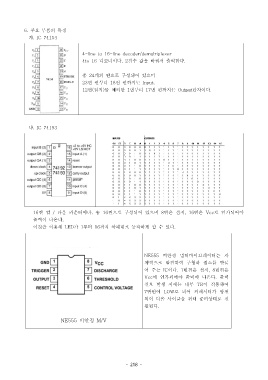

6. 주요 부품의 특징
가. IC 74154

4-line to 16-line decoder/demulriplexer
4to 16 디코더이다. 2 진수 값을 바꿔서 출력한다.

총 24 개의 핀으로 구성되어 있으며
23 번 핀부터 18 번 핀까지는 Input,
12 번 접지 를 제외한( ) 1 번부터 17 번 핀까지는 Output 단자이다.

나. IC 74193

16 진 업 / 다운 카운터이다 총. 16 핀으로 구성되어 있으며 8 번은 접지, 16 번은 Vcc 로 인가되어야
출력이 나온다.
이것을 이용해 LED 가 1 부터 16 까지 차례대로 동작하게 할 수 있다.

NE555 비안정 멀티바이브레이터는 자
체적으로 발진하여 구형파 펄스를 만들
어 주는 IC 이다. 1 번핀은 접지, 8 번핀은
Vcc 에 인가되어야 출력이 나온다 출력.
신호 발생 시에는 내부 TR 이 작동하여
7 번핀이 LOW 로 되어 커패시터가 방전
되어 다음 사이클을 위해 준비상태로 전
환된다.

NE555 비안정 M/V
