7. 회로 설계하기

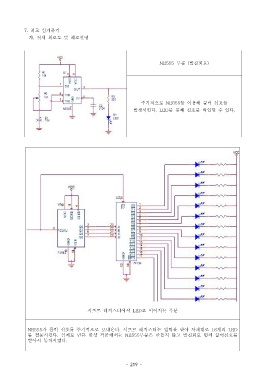

가 전체 회로도 및 회로설명.

NE555 부분 발진회로( )

주기적으로 NE555 를 이용해 클럭 신호를
발생시킨다. LED 를 통해 신호를 확인할 수 있다.

시프트 레지스터에서 LED 로 이어지는 부분

NE555 가 클럭 신호를 주기적으로 보내온다 시프트 레지스터는 입력을 받아 차례대로. 16 개의 LED
를 점등시킨다 실제로 만든 완성 작품에서는. NE555 부분은 만들지 않고 발진회로 팀의 클럭신호를
받아서 동작시켰다.
