P. 238

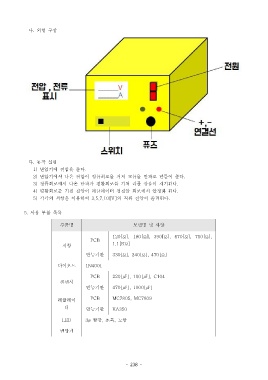

나 외형 구상.
다 동작 설명.
1) 변압기에 전압을 준다.
2) 변압기에서 나온 전압이 정류회로를 거쳐 교류를 반파로 만들어 준다.
3) 정류회로에서 나온 단파가 평활회로를 거쳐 리플 잡음이 제거된다.
4) 평활회로를 거친 전압이 레귤레이터 정전압 회로에서 안정화 된다.
5) 각각의 저항을 이용하여 3,5,7,10[V] 의 직류 전압이 출력된다.
5. 사용 부품 목록
부품명 모델명 및 사양
120[ ], 180[ ], 390[ ], 470[ ], 750[ ],Ω Ω Ω Ω Ω
PCB
저항 1.1[K ]Ω
만능기판 330[ ], 240[ ], 470[ ]Ω Ω Ω
다이오드 1N4001
PCB 220[㎌ ], 100[㎌ ], C104
콘덴서
만능기판 470[㎌ ], 1000[ ]㎌
레귤레이 PCB MC7805, MC7809
터
만능기판 KA350
LED 3ø 빨강 초록 노랑, ,
변압기
